隨著化學工業的發展以及人們對環境、安全意識的提高，對化工用泵的要求也越來越高，在一些場合對某些泵提出了絕對無泄漏要求，這種需求促進了屏蔽泵技術的發展。屏蔽泵由于沒有轉軸密封，可以做到絕對無泄漏，因而在化工裝置中的使用已愈來愈普遍。

一、屏蔽泵的原理和結構特點

    1、屏蔽泵把泵和電機連在一起，電動機的轉子和泵的葉輪固定在同一根軸上，利用屏蔽套將電機的轉子和定子隔開，其動力通過定子磁場傳給轉子，轉子在被輸送的介質中運轉。

    2、屏蔽泵的泵和驅動電機都被密封在一個被泵送介質充滿的壓力容器內，此壓力容器只有靜密封，這種結構取消了傳統離心泵具有的旋轉軸密封裝置，故能做到完全無泄漏。



二、屏蔽泵的型式及適用范圍

1、基本型

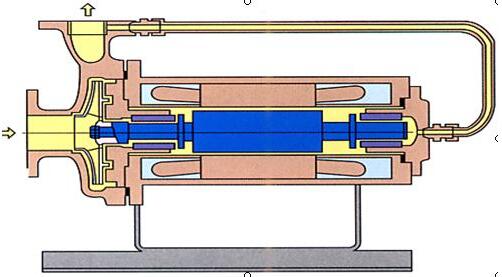

基本型屏蔽泵

    適用范圍：輸送介質溫度不超過120℃，揚程不超過150m。其它各種類型的屏蔽泵都可以在基本型的基礎上，經過變型和改進而得到

2、逆循環型

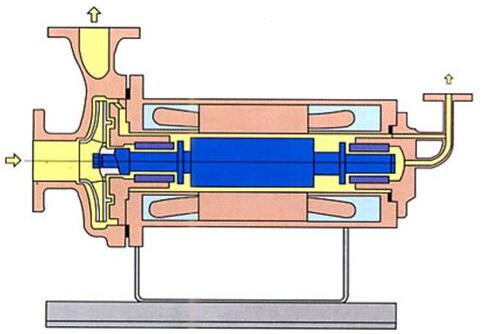

逆循環型屏蔽泵

    適用范圍：在此型屏蔽泵中，對軸承潤滑、冷卻和對電機冷卻的液體流動方向與基本型正好相反。其主要特點是不易產生汽蝕，特別適用于易汽化液體的輸送。

3、高溫型

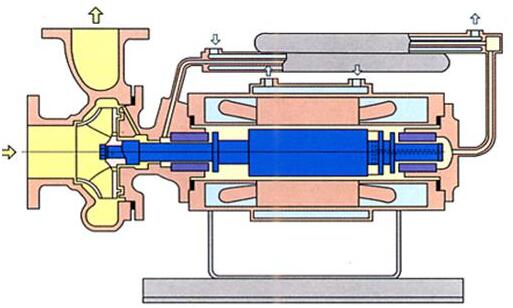

高溫型屏蔽泵

    適用范圍：一般輸送介質溫度最高350℃，流量最高300m3/h，揚程最高115m，適用于熱介質油和熱水等高溫液體。

4、高融點型

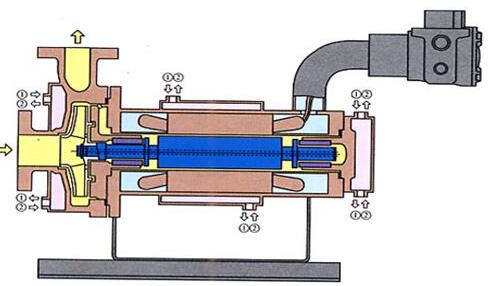

高融點型屏蔽泵

適用范圍：泵和電機帶夾套，可大幅度提高電機的耐熱性。適用于高融點液體，溫度最高可達250℃。夾套中可通入蒸汽或一定溫度的液體，防止高融點液體產生結晶。

5、自吸型

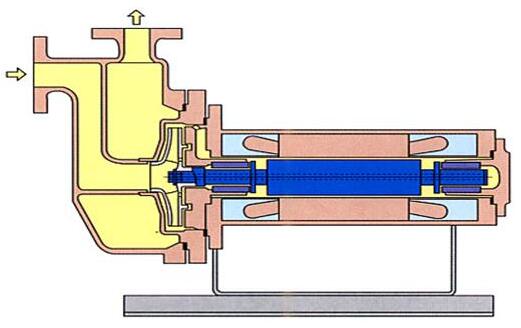

自吸型屏蔽泵

適用范圍：吸入管內未充滿液體時，泵通過自動抽氣作用排液，適應于從地下容器中抽提液體。

6、多級型

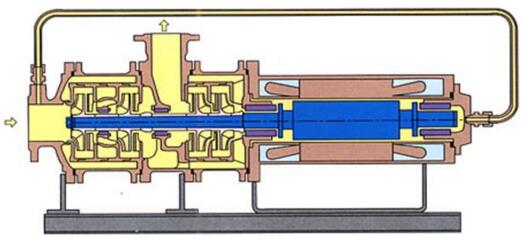

多級型屏蔽泵

  適用范圍：裝有復數葉輪，適用于高揚程流體輸送，最高揚程可達400m。



三、屏蔽泵的優缺點

1、屏蔽泵的優點

    (1)全封閉。結構上沒有動密封，只有在泵的外殼處有靜密封，因此可以做到完全無泄漏，特別適合輸送易燃、易爆、貴重液體和有毒、腐蝕性及放射性液體。

    (2)安全性高。轉子和定子各有一個屏蔽套使電機轉子和定子不與物料接觸，即使屏蔽套破裂，也不會產生外泄漏的危險。

    (3)結構緊湊占地少。泵與電機成為一個整體，拆裝不需要對中找正。對底座和基礎要求低，且日常維修工作量少，維修費用低。

    (4)運轉平穩，噪聲低，不需加潤滑油。由于無滾動軸承和電動機風扇，故不需加潤滑油，且噪聲低。

    (5)使用范圍廣。對高溫、高壓、低溫、高熔點等各種工況均能滿足要求。

2、屏蔽泵的缺點

    (1)由于屏蔽泵采用滑動軸承，且用被輸送的介質來潤滑，故潤滑性差的介質不宜采用屏蔽泵輸送。一般適合于屏蔽泵介質的粘度為0.1～20mPa.s。

    (2)屏蔽泵的效率通常低于單端面機械密封離心泵，而與雙端面機械密封離心泵大致相當。

    (3)長時間在小流量情況下運轉，屏蔽泵效率較低，軸向力增加，會導致發熱、使液體蒸發，而造成泵干轉，從而損壞滑動軸承、推力盤。



四、屏蔽泵的使用注意事項

    1、嚴禁無液運轉和1min以上的斷流運轉，以防損壞電動機和軸承。

    2、嚴禁逆向運行1min以上，逆向運行有可能導致軸承的異常磨損。

    3、嚴禁在氣蝕狀態下進行運轉，泵在氣蝕狀態下運行，將會導致軸承的早期磨損。

    4、停泵時先打開旁路閥，然后關閉泵出口閥，按停車按鈕，關反向環流閥。

    5、要經常檢查冷卻水的暢通情況，確保泵的表面溫度不超過規定值，同時也要注意節約用水。

    6、要經常檢查TRG表的指示，如發生異常要果斷處理。

    7、查看壓力指示情況，入口過濾器堵塞情況，必要時要清理。

    8、檢查運轉聲音、振動、泄漏等異常情況并要處理。

    9、要調節出口閥確保其不超負荷運轉。



五、屏蔽泵的檢修

    為了避免和減少屏蔽泵的突然損壞事故，屏蔽泵需要定期檢修。如遇有軸承監視器“報警”時，須立即進行檢修。

    屏蔽泵的檢修方法是：將屏蔽泵進行解體，對各零件先進行清理，再對它們作表觀檢查，是否有異常。然后對關鍵部位的尺寸進行測量，對電機繞組作電氣檢查。

1、機械檢查

    測量石墨軸承的孔徑和軸套的軸徑，并察看它們配合面的光潔度。如石墨軸承和軸套的配合間隙超過檢修標準的規定(0.55—11kw配合間隙，直徑差為0.4㎜，15—45kw配合間隙，直徑差為0.5㎜)或配合面光潔度不良時，需根據情況更換軸承、軸套或推力板。

    測量檢查葉輪的上、下外止口和與它們相配合的口環及泵座內徑的尺寸，這兩個配合間隙是否在檢修標準規定的范圍內，超差時需更換零件或采取其它措施(如：堆焊、鑲套)使配合間隙達到規定要求。否則將影響泵的性能、流量、揚程、軸向平衡力等。

    觀察檢查定、轉子屏蔽套的表觀情況，尤其要注意焊縫處有無異常情況，必要時應作探傷、檢漏檢查。

    經過長期運行后，轉動部分的平衡情況可能有變化。因此，有必要將轉子連同葉輪等旋轉零件組裝在一起做動平衡試驗。

2、電氣檢查

    直流電阻檢查：三相電阻的不平衡度不得超過2%。

    絕緣電阻檢查：屏蔽泵電機繞組的絕緣電阻一般能達到100MΩ以上。如低于5MΩ時需分析原因，絕緣是否受潮，或屏蔽套是否有泄漏點等，如經定子屏蔽套檢漏無問題，則純屬絕緣受潮，需進行干燥處理，如定子屏蔽套有問題，則需更換屏蔽套。



六、屏蔽泵的恢復性大修

    如遇繞組或屏蔽套損壞的屏蔽泵，則需進行恢復性大修。損壞情況大體分為兩種：一種是定子屏蔽套良好，而定子繞組發生對地、相間擊穿，線圈匝間短路，過載而造成繞組燒毀。另一種是由于定子屏蔽套損壞而使介質侵入定子繞組致使定子繞組損壞。不論哪種情況，均需更換定子線圈和屏蔽套。

    由于屏蔽泵結構特殊，更換定子繞組變得比較復雜，必須拆除定子屏蔽套及兩端封板，才能拆除定子繞組。修復繞組后，又必須重新制作新的屏蔽套和封板。其材料要求特殊，且制作精度也要求較高。

1、  定子繞組更換

    定子繞組更換和普通電機是相似的，只是絕緣等級高一些，大多采用H級絕緣（最高允許溫度180℃）。QY聚酰亞胺漆包線、槽絕緣、槽楔、絕緣套管、引接線及浸漬漆等均需采用H級絕緣的材料。更換繞組的原則是：按原樣修復，尤其是線圈匝數不可隨意變動，匝數變化將明顯影響電機的主要性能，線徑則只要接近原總面積即可，繞組形式、線圈跨距也不要變動。

2、  屏蔽套的更換

    更換屏蔽套是修復屏蔽泵的難點和特殊之處，是保證修復屏蔽泵質量的關鍵。要達到原機水平，必須注意以下幾個方面。

(a)屏蔽套的選材

    在屏蔽泵電機的損耗中，定子屏蔽套損耗很大，有時達到鐵損耗的2~3倍，修復后的屏蔽套損耗應維持在原有水平。

    定子屏蔽套損耗正比于屏蔽套厚度，反比于屏蔽套材料的電阻系數。屏蔽套材料必須是具有良好的機械性能和抗腐蝕性能的非導磁材料，為了減小渦流損耗要選用電阻系數大的材料。厚度不宜過薄，太薄會影響機械強度；也不宜過厚，過厚會使屏蔽套損耗增大。進口屏蔽泵的屏蔽套大多采用一種含鎳量達50%以上的稱為Hastelloy-c的特種不銹鋼材料，這種材料的性能全部滿足上述幾項要求。而其電阻系數可比一般不銹鋼1Cr18Ni9Ti大一倍，即屏蔽套損耗是普通不銹鋼材料的1/2。

(b)屏蔽套的制作

    屏蔽套的制作過程應該是屏蔽泵恢復性大修的難點和關鍵所在。屏蔽套的尺寸精度及形狀公差要求較高，焊縫的焊接質量要求也很嚴格。從下料展開尺寸的計算、裁剪、直縫焊接、整圓、壓裝、環縫焊接、檢漏等都有一定的技術難度。屏蔽電機的定轉子間的有效間隙一般只有0.5~1.0㎜，因此要求屏蔽套不但要能順利壓入定、轉子鐵心，而且要使屏蔽套緊貼鐵心，只有這樣才能保證定、轉子之間有足夠有效間隙。

(c)定子總體檢漏

    在完成定子封板和機殼的焊接，壓入屏蔽套及完成屏蔽套兩端的環縫焊接后，應對定子總體進行檢漏檢查。方法是：在機座和定子屏蔽套之間的內腔充以0.5㎏/c㎡的壓力，再將定子總體浸沒在清水中，如有泄漏點時，水中會冒氣泡，這是一種簡單而有效的檢漏方法。

3、總裝和檢查性試驗

    在完成定、轉子的修理后，備好合格的石墨軸承、軸套、推力板、密封圈等即可進行總裝。裝配完成后用手轉動轉子，轉動應均勻、靈活，轉子應有一定的軸向竄動量，其竄動量應在檢修標準規定的范圍內：

    屏蔽泵功率（KW） 0.55～3.7   5.5～11    15～45

    軸向竄動（㎜）    0.9～1.5    1.4～2.0   1.8～2.5

    完成總裝后再檢查一下直流電阻和絕緣電阻等，認為電氣性能正常后，對屏蔽泵做運轉試驗，觀察其電流、聲音、振動等有無異常。如有試驗條件能做一下泵的性能試驗則更好。



七、屏蔽泵的損壞類型

    1、石墨軸承、軸套和推力板磨損或潤滑液短缺發生干磨而損壞。

    2、定、轉子屏蔽套損壞。造成屏蔽套損壞的原因，主要是軸承損壞或磨損超過極限值而造成定、轉子屏蔽套相擦而損壞；其次由于介質中有固體顆粒、化學腐蝕造成焊縫等處產生泄漏。

    3、定子繞組損壞。除和普通電機一樣：過載、匝間短路、對地擊穿等造成定子繞組損壞的原因外，還有因定子屏蔽套損壞而導致介質侵蝕電機繞組使繞組絕緣損壞。
