一、電動機的節能方式比較



廣一水泵的調速設備，一般有以下幾種方式：



(1)變極調整



　　改變定子繞組的接線方式來改變電動機定子極對數達到調速目的，這種調速方法由于從一個速度調到另一個速度時，會產生較大的沖擊電流，不僅會影響電動機的使用壽命，而且對廠用電的正常運行可能造成影響。因而只適用于需要兩、三種轉速的鼠籠電動機。在電廠，變極調速的主要應用形式為雙速電機。



(2)串極調速



　　指繞線式電機轉子回路中串入可調的附加電勢來改變電機的轉差率，達到調速的目的。適用于中、大功率的繞線式電動機，節電率可達30%左右。此方法在繞線式電動機中得到廣泛的應用。由于其節能效果明顯，近年來，火力發電廠中，也有將鼠籠電動機改為繞線式電動機，再利用此方法，達到節能的效果。如第二發電廠的鍋爐送風機采用此調速方式，節能效果也相當明顯。



(3)轉子串電阻調速



　　在繞線式電動機轉子串入附加電阻，改變電阻使電動機的轉差率改變，達到調速的目的。此方法使電動機轉子銅損増加，電動機效率降低，只適合于頻繁啟動、負載變化不大、短時低速運行的場合。目前這種調速方法在電廠己被淘汰。



(4)變壓調速



　　當改變電動機的定子電壓時，可以得到一組不同的肯富來水泵特性曲線，從而獲得不同的轉速。由于變壓過程中轉差功率以發熱的形式消耗在繞組電阻中，效率低，調速功率范圍≤220kW。在電廠的大型輔機中無應用的先例。



(5)滑差調速



　　又稱電磁調速，主要由三相鼠籠電動機和電磁轉差耦合器、測速發電機三部分組成。利用可控硅整流裝置調節耦合器中的勵磁電流，達到調速的目的。由于在低速運轉時，轉差損耗很大，效率極低，僅適用于恒轉矩負載、短時低速工作制的場合。只有當風機運行的風量與最大風量之比Q/Qmax小于0.6時，方能顯示出經濟效益，而且噪音較大，不宜在電廠推廣。



(6)液力偶合器調速



　　利用改變偶合器工作腔中的液體充滿程度來改變轉速。此方法屬于機械調速，可實現無級調速，無電聯接，機械結構可靠性高。如二電廠的引風機采用了此方法，節能效果也非常明顯。



(7)無刷雙饋?zhàn)冾l調速電機



　　無刷雙饋電機是一種新型的很有發展前途的交流調速方案，它但沒有成熟的系列產品，沒有大規模使用。



(8)變頻調速



　　改變電動機電源頻率，就能改變電動機的同步轉速，電動機的轉速也隨之改變，所以改變電源頻率就可以平滑地調節異步電動機的轉速。其特點是：沒有附加損耗，效率高，調速范圍大，調速比可達20:1，調節精度高，技術復雜，造價高。適用于流量不穩定，變化范圍較大且需要經常改變的場合，如：風機和水泵等。變頻調速技術在高壓電動機中的應用也是廣一水泵廠探索的項目之一。



　　隨著功率器件和電力電子技術的飛速發展，變頻調速器己成為目前交流電動機的首選調速設備。變頻調速器以其調速效率高，調速范圍寬、功率因數高，調速精度高等優勢，可以實現真正的軟起動，減少對電網的電流沖擊和對設備的機械沖擊，有效延長設備的使用壽命，對于大部分采用籠型異步電動機拖動的風機水泵，不失為目前最理想的調速設備。



二、變頻調速的工作原理和基本組成



　　從交流異步電動機的轉速公式可以分析如何改變異步電動機的轉速：



　　n=(l-s)nl=(l-s)60fl/p



　　式中：n—電動機運行時實際轉速；nl—電動機的同步轉速；fl—電動機電源頻率；p—電動機極對數；s—電動機轉差率。



　　當改變電源頻率fl時，同步轉速nl=60fl/p與頻率成正比變化，于是異步電動機的轉速n也隨之改變，所以改變電源頻率就可以平滑地調節異步電動機的轉速。



　　異步電動機正常運行時，可知，U1不變，磁通小m隨頻率fl的改變而改變，頻率升高f會下降，電機允許的輸出力矩將降低，電機不能充分利用，所以，為了維持電動機磁通恒定，在調頻的同時還耍調壓，使U1與fl成比例改變。



　　可以看出，改變頻率的調速屬于轉差率基本不變、同步轉速和電動機理想轉速同步變化條件下的調速。所以，變頻調速的調速精度、功率因數和效率都較高，容易實現閉環自動控制。



　　已知風機和泵類負載的功率P及其運行轉速n的關系為P二kn3,即對于風機和泵類等一類的負載。電動機的輸出功率正比于電機轉速的三次方。其中k為負載功率計算系數，風機約為3,泵類約為2�？梢圆扇『畏N方式均可使用P=kn3來計算負載功率。當電動機降低轉速時，風機所消耗的電功率按三次方比例關系下降。



　　因此，當機組低負荷運行時，對凝結水量的需求相對較少。如采用變頻控制，當水量與轉速均下降到80%時，功率將降低到額定功率的51%;如采用閥門調節，電機消耗的功率約為90%,能量損失嚴重。當水量與轉速均下降到60%時，功率將降低到額定功率的21%。由此可見，采用變頻調節后，調節閥門全開，幾乎消除了節流阻力，節能效果非常明顯。



　　變頻器按變換環節分為交一交變頻器和交一直一交變頻器，由于交一交變頻器連續可調的頻率范圍小，一般為額定頻率的1/2以下。目前，變頻器基本上采用交一直一交電流型或電壓型變頻器，變頻器的基本構成如圖1所示：



　　主回路由整流器、濾波環節和逆變器構成，廣一水泵廠將各部分功能簡要說明如下：



　　整流器：作用是把三相交流電壓整流成直流，常采用橋式整流電路。



　　逆變器：采用大功率可控模塊組成橋式逆變電路，控制電路有規律地控制逆變器中開關管的通與斷，得到任意頻率的三相交流輸出。



　　中間直流環節：由于逆變器的負載為異步電動機，屬于感性負載，其功率因數不會為1，因此在變頻器和電動機之間會有無功功率交換，這種無功能量要靠中間直流環節的儲能元件（電容或電感）來緩沖。

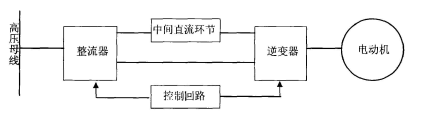

圖1：變頻器基本原理圖



　　控制回路：控制回路有頻率、電壓的運算回路，主回路的電壓、電流檢測回路、電動機的速度檢測回路，將運算回路的控制信號進行放大的驅動回路，以及逆變器和電動機的保護回路，佛山水泵廠常采用的是PWM脈寬控制。PWM的控制型變頻器一般采用電壓型和電流型逆變器，并采用恒脈寬調制，逆變器的輸入為直流電壓，通過調節逆變器的脈沖寬度和輸出交流電壓的頻率，既實現了調壓，又實現了調頻。



　　作為產品的變頻器系統具有很多功能，不同的產品的具體功能也不盡相同，但是從系統控制軟件的角度，總體上可以分為以下幾個功能：



　　電機運行：這是變頻器系統功能的最基本和主要部分，包括所有和電機運行有關的功能，包括啟動、制動、調速、轉向控制。



　　狀態監測：對于實用化的產品而言不僅是必不可少的，而且對于產品的最終可用度有至關重要的影響，所監測的狀態至少包括變頻器——電機系統里幾個關鍵的參數，如電流、電壓，具體而言電壓一般檢測直流母線上的直流參數，電流就有直流母線電流、電機線電流（交流量）的不同選擇，也可以都加以監測。軟件通過監測的數據可以判斷系統的運行狀況。


　　故障處理：如果監測到系統發生故障，就需要加以判斷和相應的處理。一般而言，需要區分和響應的故障至少包括過電流、過電壓，在成熟的產品中一般還會包括過負載、過熱、缺相等。而對這些不同的故障的不同響應，取決于理論分析和經人工控制：提供一套人機界面系統，操作者可以通過其監測和控制系統的運行包括設置一些運行參數，目前廣一水泵廠一般采用鍵盤作為輸入設備而采用小面積的數碼管或液晶屏幕作為顯示設備。



　　自動控制：提供一些電子接口，通過這些接口可以由其他設備例如PLC來監測和控制系統的運行，但是一般不提供通過接口來設置系統內部的參數。主控：對上述各項功能的控制、調度和互相之間信息的傳遞。



　　在這個基礎上，功能比較復雜的變頻器可能會加入一些比較復雜的、具有少量自動判斷和命令記憶的功能，但是無不是基于以上的基本劃分之后在特殊情況和特殊參數下的組合設計。因此，在設計變頻器控制軟件時，需要把握住以上諸項基本功能加以實現。
