離心泵凸緣聯軸器由兩個帶凸緣的半聯軸器構成。兩個半聯軸器分別用鍵與機泵聯接，并用螺栓將兩個聯軸器聯接在一起，如圖1所示。

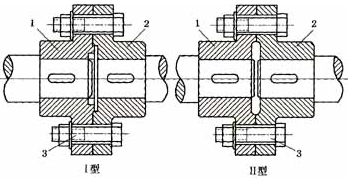

圖1離心泵用凸緣聯軸器結構圖

1、2-半聯軸器;3-聯接螺栓

　　凸緣聯軸器的結構首要有I型和Ⅱ型兩種。

　　1、Ⅰ型具有對中榫，一個半聯軸器上有凸肩，可與另一個半聯軸器上相應的凹槽協作進行對中，拆開時要移動軸。I型凸緣聯軸器選用一般螺栓聯接，螺栓與孔問有空地，扭矩的傳遞是依托擰緊螺栓在凸緣接觸外表發作的抵觸力矩來完結的。

　　2、Ⅱ型無對中榫，依托半聯軸器上的鉸制孔用螺栓對中，拆開時不需要移動軸，但鉸孑1加工費事。Ⅱ型凸緣聯軸器選用精制螺栓聯接，螺栓和孔為過度協作，聯軸器靠螺栓傳遞扭矩，在工作中螺栓受剪切和擠壓。

　　3、凸緣聯軸器結構簡略，成本低，保護簡單，能傳遞較大的力矩，運用廣泛。凸緣端面與軸線有較高的垂直度，軸線對中精度請求高;聯軸器不能吸收振蕩和沖擊，不能消除設備過失引起的不良后果。因而，它首要用于載荷較平穩的兩軸聯接。

　　4、半聯軸器的資料一般為35號、45號、ZG45號鋼，當轉速不高時可用鑄鐵HT20-40制造。

　　5、凸緣聯軸器的轉速受其外緣速度限制，鋼制半聯軸器外緣的極限速度不宜逾越70m/s，鑄鐵制半聯軸器外緣的極限速度不逾越35m/s。
