一、水泵機封碳石墨環外表中心有一條深溝：這種溝紋常常發作在溫度較高的柴油泵密封上，尤以無沖刷的非平衡型密封為多。

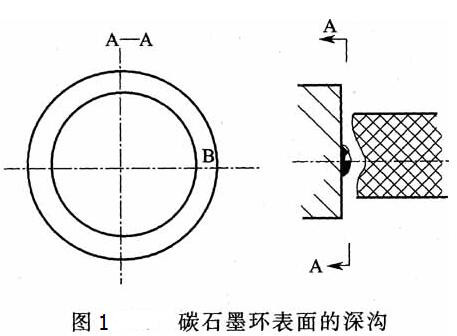

    表現如圖1所示。碳石墨環外表被“撕裂"下來一小片，在壓力和溫度的效果下“黏結"在動環外表上。這種黏結的凸起物作業時磨損碳石墨環，外表呈現深溝。

    廣一水泵糾正辦法：改為平衡型密封；選用冷卻和沖刷，下降溫度。

    二、碳石墨環的承磨臺被磨掉：作為軟環的碳石墨環，有一個承磨臺和動環觸摸，其高度2～3 mm，在沒有達到預計的使用壽命時，承磨臺有時就被磨掉了。

    表現如圖2中的虛線所示。通常狀況下，其外表較為光亮。假如繃簧還能抵償，那么動態環還處于貼合狀態。因?yàn)榇丝逃|摸面積擴展，同時繃簧力減小，端面比壓則大大減小，走漏量增大。當碳石墨環磨損到繃簧不能抵償時密封性損失。

    這種狀況多發作在丁烯等潤滑性較差的介質中，密封腔壓力為0.4～0.5 MPa，選用非平衡型密封，且沒有沖刷和冷卻水。發作這類失效的另一個原因是石墨質量差、質地粗、不耐磨。

    廣一水泵糾正辦法：選用優異碳石墨制造靜環；將非平衡型密封改為平衡型密封；增設自沖刷。

    三、碳石墨環斷裂：在從頭拼裝聚四氟乙烯O形圈軸封時，假如忘了裝銷釘套，就會發作碳石墨環斷裂事端。原因是聚四氟乙烯O形圈的摩擦因數低，會隨之旋轉，當靠銷釘槽一側的碳石墨一旦與銷釘俄然觸摸時，碳石墨環就會斷裂。橡膠0形圈用于高黏度軸封時也會發作這種狀況。

    表現如圖3所示。在銷釘槽處的碳石墨環有斷裂或打斷一塊的景象。銷釘槽和銷釘使碳石墨環裂開而不能恢復。

    廣一水泵糾正辦法：配以聚四氟乙烯制造的銷釘套，它可在密封箱壓蓋上起緩沖效果，裝置時應使套筒高出銷釘。此外，因產品精度高，對碳石墨環旋轉時的這部分密封區，還需要在密封箱周圍設夾套給予預熱或用帶預熱室的壓蓋。

    在某些密封中軸徑小于45 mm時選用橡膠O形圈并不裝備銷釘槽(碳石墨環)。只要作業請求時才裝備，在用聚四氟乙烯O形圈時碳石墨環具有銷釘槽并裝備銷釘套。

    另外，在平衡型密封中，因?yàn)檠b置失誤，使軸套的臺階和動環觸摸(頂上)，此刻軸向力已大到無法估量，也會形成碳石墨環斷裂。
