我國水泵泵機械行業標準JB／T7369-1994《機械密封端面平面度檢驗方法》規定了機械密封端面平面度的檢驗裝置、檢驗程序、平面度測定值的判讀等內容，它適用于采用單色光源的光學法檢驗機械密封環端面平面度。


1、檢驗裝置

    推薦使用的檢驗裝置結構如圖1所示。光源應為單色光源，檢驗用光學平晶應為一級精度(其平面度應在0.02～0.10μm之間)，光學平晶的直徑應大于被檢密封環端面的外徑。裝置放置在干燥、潔凈、避免振動干擾的工作間內。裝置要有一定的保護元件，避免光束直接照射到觀察者的皮膚或眼睛。如果采用反光鏡觀察，應保證反光鏡沒有變形和失真。

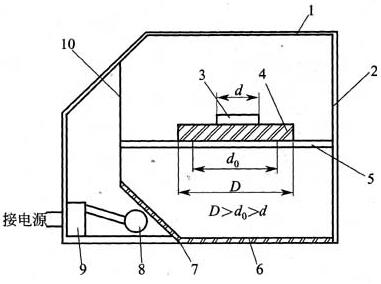

圖1  廣一水泵械密封端面平面度檢驗裝置
1-箱體；2-活動門；3-密封環；4-光學平晶；5-帶孔活動板；6-玻璃鏡；7-毛玻璃；8-鈉光燈管；9-穩壓元件；l0-隔光板

2、檢驗程序

    檢驗時，環境溫度應控制在(20±5)℃。打開平面度檢測儀的電源開關，預熱至燈管充分發光。清除被檢密封環端面和光學平晶表面上的纖維、顆粒、油漬、水汽等污物，且使密封環端面和光學平晶表面不受損傷。將被檢密封環輕輕放置在光學平晶上(或?qū)⑵骄лp輕放置在密封環上)，使密封環端面和光學平晶緊密接觸，判讀光譜帶數時不應使其受到附加外力的作用。通過鏡面觀察密封端面的干涉圖形(或透過光學平晶觀察密封端面上的干涉圖形)，判讀干涉光譜帶。



3、平面度測定值的判讀

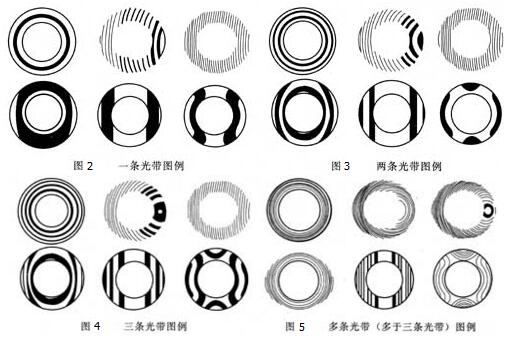

    平面度測定值的判讀按圖2至圖6的規定。對于未包含的圖形，判讀者應在正確理解光干涉原理的基礎上，參照圖例進行判讀。

    確定球形凸面和球形凹面時應由上向下移動眼睛觀察干涉圖，若干涉光譜帶向圓心移動，則為球形凹面；若干涉光譜帶向外徑移動，則為球形凸面。

    將平晶放在密封環上，用手指輕輕地在平晶外邊上加壓，若干涉光譜帶圍著手指彎曲，則為球形凸面；若干涉光譜帶向手指外彎曲，則為球形凹面。

    平面度測定值的計算公式為

       △=0.4 Nλ    (5-33)

式中  △-平面度的測定值，μm；

       N-干涉光譜帶數；

       λ-單色光波波長，μm。
