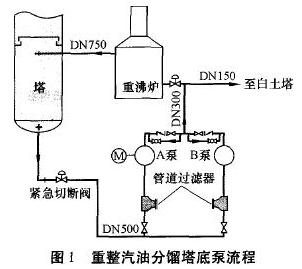

某廠重整汽油分餾塔底泵，工藝包設計正常流量為460 m3／h，介質為C 汽油餾分，溫度190℃ ，計算裝置有用汽蝕余量7.8 m。選用國產單級雙吸上進上出泵，揚程280 m，轉速2 985 r／min，有必要汽蝕余量4.9m，最小流量210 m3／h。流程見圖1

    該泵的進出口管線在操作前期就有很大振蕩，泵腔有噼噼啪啪的噪音。將管線加固后，振蕩和噪音依然很大，并且流量越大振蕩和噪音也越大。泵進口壓力表一向有大幅的顫動(0.18 MPa±0.04 MPa)，出口壓力表顫動頻頻(2.0 MPa±0.2 MPa)。通過計算和現場拆泵查看能夠掃除汽蝕余量缺乏的可能性。查看泵進口管線，也沒有阻塞景象。由于該泵的介質為塔底飽滿液體，為了防止流體在管線流動過程中發作氣泡，對泵的人出口管線進行了改造，削減了彎頭數量，運用同徑過濾器，取消了緊迫切斷閥，一起為了削減液體中夾藏的氣泡，將重沸爐回來口上移1 m，并在泵的入出口均增加了排空線。改造后測驗發現依然不能消除振蕩和噪音。依據API標準規定，廣一水泵廠最終對該泵進行了特別處理，加工特別的泵體密封環，減小了葉輪吸進口的面積，然后下降了葉輪旋轉過程中介質與泵渦殼隔舌之問發作的沖擊量能。這樣，一方面能夠減小泵體自身的振蕩，另一方面能夠下降泵出口流體與出口管線之間發作的沖擊力，減小出口管線與泵發作共振的可能性。泵裝置到位后，測驗標明在低流量下泵腔沒有噪音，泵和管線的振蕩都小于規定值。但當流量提高到380 m3／h以上時，泵進口會俄然失壓，呈現汽蝕景象。依據該狀況，調整塔系統的操作參數，一方面能夠滿意生產請求，另一方面可下降泵的作業流量，使之能在正常運轉的范圍內操作。一起在塔的重沸爐回來口增設分流器，進一步提高氣液別離功率，為泵供給非常好的操作環境。通過一系列整改，目前該泵的運轉穩定。該廠抽余液塔底泵為相同類型，開工介質為c8芳烴，正常介質為C10芳烴。流程見圖2。

    該泵開工前期為60％(大于最小回流量)負荷操作，泵的脈沖噪音和進出口管線振蕩都很大，泵出口壓力表隨聲音頻率小幅顫動。清洗過濾器并加固管線后人員管線振蕩減小，但出口管線振蕩依然沒有改進，并且泵底座振蕩顯著。剖析有用汽蝕余量和氣液別離都不存在疑問。調整流程，翻開回流，加大泵的流量，使之在額外流量下操作，此時噪音和振蕩都康復正常值。相同類型的泵在不一樣方位體現不一樣：一臺是流量高振蕩，另一臺是流量低振蕩。依據景象和工期選用不一樣的方法來消除振蕩，滿意正常生產的請求。四臺泵均為高能泵，理論上易發作振蕩，制造時要采納特別的處理辦法。由此總結出，關于圖1這種流程，一般去重沸爐的流量大、揚程低，而去下游的流量小、揚程高，可思考分紅重沸爐泵和商品泵兩個臺位，既能夠節能也能夠下降泵的能級，削減振蕩和噪音。關于塔底泵應盡量選用低轉速的泵，可下降噪音和振蕩。
