由于電力建設施工單位購置真空泵時，會考慮購置大功率、大體積流量的真空設備，以便進行體積龐大氣室(如500 kV 及以上油浸式變壓器、電抗器)的抽真空處理工作。但對G IS這種氣室相對體積較小的抽真空處理工作來說，大功率的真空泵就顯得有些大牛拉小車了。廣一水泵在本文以 500 kV宜都換流站擴建線路高抗工程為例，對大多數安裝單位使用的真空泵加裝一變?nèi)�轉換接頭，實現了大功率真空泵可以同時或分時對多氣室進行抽真空處理工作。

1、概述

    在變電站的建設過程中，作為施工單位來說，必須準備大量的、充足的施工機具供工程使用。如何減少施工成本，節能增效是每一個施工單位需要思考的問題。隨著電網規模的不斷擴大，大量增加超高壓變電站建設。由于環境和占地的壓力，我國超高壓500 kV 變電站的主設備的選型就非常重要。目前，我國500 kV 超高壓開關開始大規模的使用GIS /HG IS，G IS /HG IS具有占地少，運行可靠性高,抗污穢及抗震能力強等特點。而在對G IS /HG IS開關設備進行安裝時，對其進行抽真空處理時，需要用到真空泵。而G IS /HGIS 由于氣室較多，倘若施工現場真空泵數量不多的話，就會嚴重影響施工進度。以!500 kV 宜都換流站擴建線路高抗工程為例，按業主里程碑計劃15 天時間內必須完成300 m G IS管母線的安裝工作，而這300mG IS管母線含15個氣室，根據現場施工情況來看，每6個氣室為一個安裝周期，那么為了滿足施工進度計劃要求，就必須準備6臺真空泵(體積流量大于70 m3 /h)為其提供服務。而在一個擴建工程中準備如此多的真空泵，對施工單位來說存在一定的困難。

2、加裝轉換接頭可行性

    2. 1 施工現場可以提供的真空泵功率7500 W，體積流量250m3 /h。

    2. 2 改裝方法

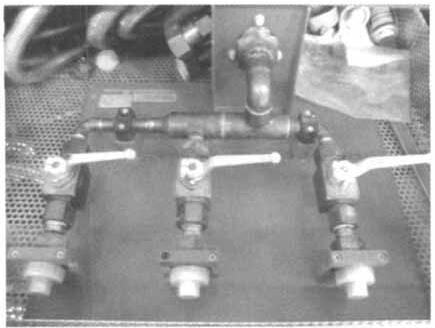

    真空泵標配抽真空管口直徑為: 50，加裝一個一變?nèi)?的轉換接頭后，支管的管口直徑為: 25,以真空泵為例的改裝示意圖如圖1。

2. 3 改裝后的理論計算

    真空泵的體積流量為250 m3 /h，通過一變?nèi)�轉換接頭后，支管的體積流量為83. 3 m3 /h�？梢詽M足GIS 單個氣室對真空泵體積流量的要求(大于70m3 /h)。

    2. 4改裝后的實踐效果對GIS管母線3個最大氣室( V ∃ 7. 5m3 )進行同時抽真空處理，2 h后，3個氣室內真空度達到40Pa，符合廠家要求。

    2. 5 改裝后的經濟效益

    由于施工單位大多購置的大功率真空泵(體積流量大于250m3/h) ，經過此次改裝后，不僅可以不再購置小功率真空泵，節約施工成本，還增強了大功率真空泵使用的靈活性。大功率真空泵不再只是為大型變壓器、高抗這樣的充油電氣設備服務，還可以為GIS /HGIS這樣的相對體積較小的電氣設備所應用。通過支管上的球閥，可以控制真空泵對單個或多個氣室進行同時或分時抽真空處理工作。

3、廣一結束語

    通過對大功率真空泵的加裝轉接頭來實現同時對多個氣室抽真空處理工作，使大功率真空泵使用范圍更大，使用方式更為靈活，提高機械使用率，降低了工程投入，加快了工程施工進度。此方式能在今后電氣設備安裝的抽真空處理工作中提供一些借鑒、參考。
