環形水泵體比蝸形體所受機械載荷的影響要小，此外，環形水泵體更易于設計。

    如果這種水水泵體不是鑄造的，而是經過車削、銑削、沖壓成形和焊接的，那么環形水泵體的制造是相當容易的而且成本低廉。因此當采用薄板制造水泵時，顯然應當采用環形水泵體。然而，制造的優點被兩種不利的水力因素所阻礙：

    ①轉子上較高的徑向力

    ②效率降低。

    徑向力是葉輪和水泵體間的相互作用而產生的液壓力，是由葉輪外圓處不對稱的靜壓分布所造成的。對于恒定剖面的環形水泵體，旋轉對稱性由于吐出管而受到嚴重影響。

    而對于蝸形體而言，徑向力在設計點是最小的，環形水泵體內的徑向力在接近零流量處為最小，而且朝著設計點連續不斷地增大。在小型水泵中，這些力不會引起任何問題。對于較大型的水泵，常常采用環形和蝸形的組合體來妥善地解決。由于徑向力的疊加，在最佳效率點范圍內，相對于流量可以繪出幾乎水平的徑向力曲線，有效的流動計算方法對于優選水泵體的形狀有重要的價值。這些方法還可以用來計算徑向力的不穩定分量，此值在非設計工況時增大效率的明顯降低只在高比轉速、的環形水泵體的水泵上出現。

    與蝸殼水泵體不同的是，差別極大的液流速度伏域之間的脈沖轉換造成了水力損失增大，在低比轉速情況下，這些損失可以由于表面光滑導致的摩擦損失減小而得到補償，有時甚至可以過度補償，光滑的蝸殼比葉輪更為敏感。一些低比轉速的環形殼體水泵比相應的蝸殼水泵有更好的效率，這不可能只用摩擦的影響來解釋。在上述情況下可以設想葉輪和水泵體之間間隙的有效影響。

    隨著揚程的降低在恒定流量條件下，比轉速和由此與揚程有關的沖擊損失的相對分量會增大。由此可見，隨著比轉速的增大，雙彎曲葉片葉輪和圓柱葉片葉輪之間的效率差異一定會增大。在相同比轉速下，在雙彎曲葉片葉輪和口柱型葉片葉輪之間，多級水泵的效率差異比蝸殼水泵更大。

    這種偏差的原因是由于軸穿過葉輪，節段水泵的葉輪有一個相對大的直徑，因此比沒有輪毅的蝸殼水泵有更高的沖擊損失。在比轉速最大約的范圍內，這種效率差在或個百分點之間。由于摩擦損失減小，較光滑的表面鋼板代替砂型鑄造葉輪可以獲得同樣數量的效率，而且可以補償沖擊損失影響。

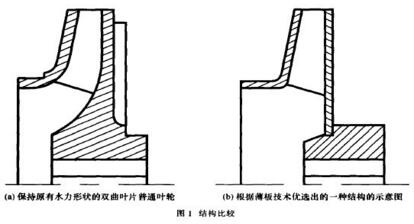

    如果采用薄板，就可以制造出極薄的葉片，這樣就會減少這些不利影響。由于這種特殊的作用，因此要水泵在合理的比轉速范圍內運行，那么不論是否采用圓柱型葉片，薄板葉輪通常都會比具有雙彎曲葉片的砂型鑄造葉輪有更高的效率，如圖1所示給出了根據薄板技術優選出的薄板結構與普通葉輪的結構的比較。這種優選的結構既沒有顯示汽蝕余量的不足，也沒有顯示效率下降。圓柱型葉片的葉輪可以用模壓的簡單方法制造，吸人側蓋板可以通過焊接進行組合。

    如果吸入側形狀不是彎曲的，那么常常不采用吸人側蓋板，而且半開式葉輪的葉片和壁之間有很小的間隙。如果葉輪是通過車削或銑削制造的，那么由于葉片角不適配所造成的沖擊和脫流損失大部分可以由更光滑和更精確的表面來補償。圓柱形徑向流道的葉輪對于小流量和高壓力的水泵，即所謂極低比轉速的水泵，鑄造技術會達到其極限，這種長而窄以及相對粗糙的葉輪流道不可能再進行修平。

    鑄造偏差使得水力性能有很大的變化，提出的解決辦法是利用有徑向孔的簡單圓盤作為流道，所得到的壓力系數和效率通常很低，制造加工是相對簡單的一個車成的圓盤上有徑向孔，此孔接著轉向出口處使這些孔貫穿側壁或葉輪蓋板。有孔的圓盤與普通葉輪的水力性能比較對于相同的葉輪直徑，揚程增加量達。當采用環形水泵體時可達到最大的效率。一種有孔的圓盤所具有的優點可概括如下：

    ①極高的壓力系數

    ②良好的效率

    ③良好的汽蝕余量

    ④簡單的制造工藝

    ⑤這種幾何形狀可以促使穩定質量，因此可以保證低成本

    ⑥恒定的流量一揚程一效率值

    ⑦交貨期短。
