蝸殼式多級泵（即中開式多級泵）徑向力的平衡，采用倒置蝸形壓出室的方法，即在每相鄰的兩級中把各自的蝸形壓出室布置成相差180°，如圖1所示。

圖1    用蝸殼相差180°布置來平衡徑向力

        這樣，作用于相鄰兩級葉輪上的徑向力就相差180°，互相抵消。

        因?yàn)檫@兩個力不在垂直于軸線的同—平面內，故又組成一個力偶，其力臂等于兩葉輪間的距離。此力偶需由另外兩級葉輪的徑向力所組成的力偶來平衡，或由軸承支反力組成的力偶來平衡。

        這種徑向力的平衡方式適用于級數為偶數、葉輪為單吸式的中開式多級泵。對于級數為奇數，第一級葉輪是雙吸式的中開式多級泵，徑向力平衡的方法是，第一級蝸殼做成雙蝸殼的，以后各級每對蝸室彼此錯開180°。

        對于尺寸較大的中開式多級泵，徑向力的平衡也可考慮全部用雙蝸殼的方法，如圖2所示。

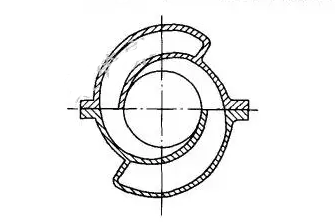

圖2    中開式泵采用雙蝸殼平衡徑向力

        對于分段式多級離心泵，須盡量減小葉輪對導葉的偏心度， 以減小徑向力。
