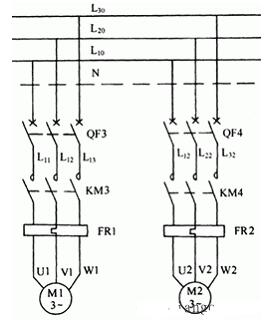

1、特點：
        一用一備，互為備用，故障自動切換；雙電源自投自復；降壓軟啟動。

2、控制要求：

        ①控制柜上手動控制；

        ②消火栓箱手動按鈕啟動；

        ③消防模塊控制；

        ④消防中心遠距離自動/手動控制；

        ⑤故障報警(在控制盤及消防中心均要求反映)；

        ⑥水源水位過低停泵；
        ⑦管網水壓過高報警停泵。

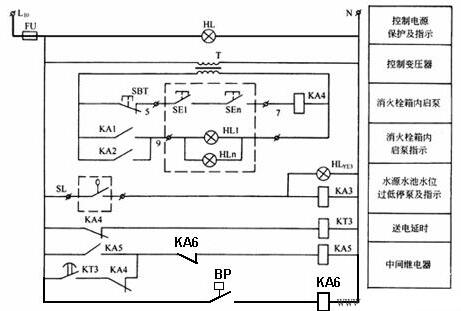

3、消火栓箱內消防按鈕的控制啟泵

        轉換開關SA處于“1號用，2號備”。

        當發生火災時，打碎消火栓箱內消防專用按鈕上的玻璃(或用力壓下塑料面)， SE1～SEn復位（斷開）KA4↓→KT3↑→延時后→KA5↑→KM3↑→1號水泵電動機M1啟動加壓。→KA1↑→H1YE1↓，H1GN1↓→H1RD3↑

4、水池水位過低停泵

        當水源水位過低或無水時，水位信號器S1↑→KA3↑→水泵電機停轉。

5、消防模塊控制啟泵

        FAS接入消防控制系統控制模塊的兩個常開觸點，當火災時消防中心控制模塊常開觸點閉合后， KM3↑，KM4↑→1號水泵和2號水泵電動機M1啟動加壓。

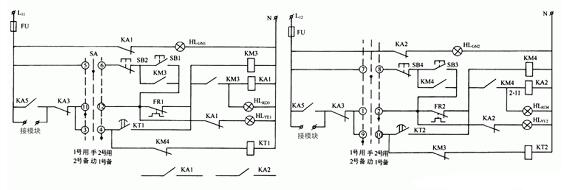

6、故障自投

        當1號水泵出現故障造成過載或接觸器接電不動作時

        FR1↑（或KM3↓）→KA1↓→H1RD3↓，同時：KT2↑→延時后→KM4↑→2號水泵自動投入運行，并且：KA2↑→H1YE2↓，H1GN2↓→H1RD4↑
