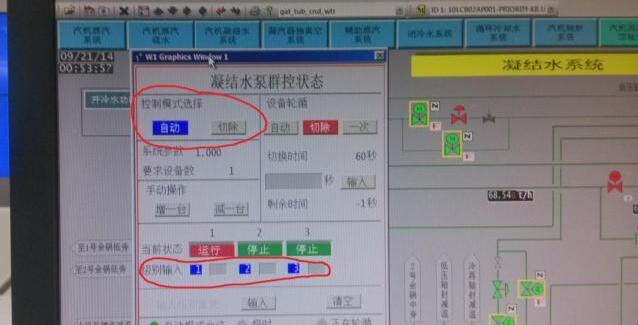

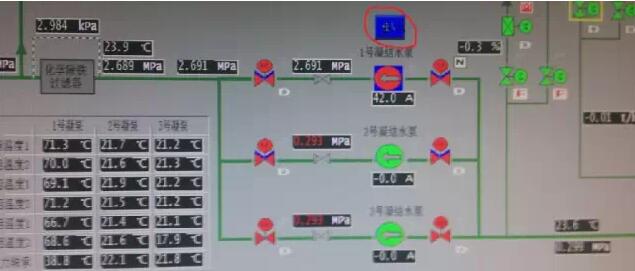

如圖1所示，當凝泵上方按鈕顯示為“投入”時，則凝泵投入備用，點擊該按鈕可進入如圖2所示，檢查確認“控制模式選擇”已打到“自動”位，在級別輸入中選擇3臺凝泵的優先級，圖中的1,2,3表示目前1號泵運行，若出現故障首先聯啟2號泵，若2號泵聯啟失敗則聯啟3號泵。

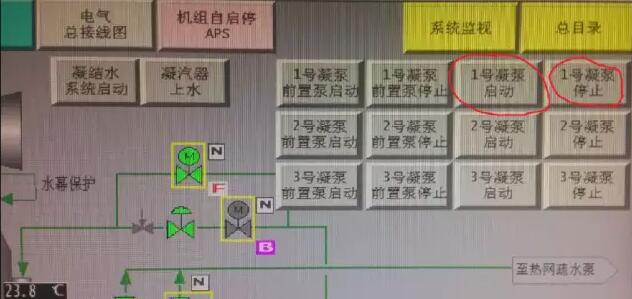

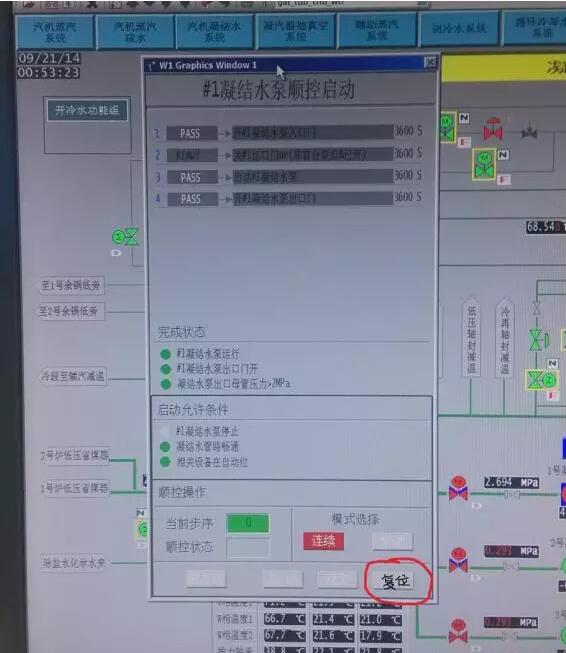

　　該聯鎖最大的缺點在于，聯啟備用泵時，如圖3所示備用泵沒有自身單獨的啟動邏輯而是調用“凝結水泵啟動”的子環程控，而該子環程控點擊后會出現如圖4所示界面，若該程控因某種原因出現啟動失敗，程控中止而沒有“復位”，該泵在下一次啟動子環將失敗，也就是說，如果備用泵所在子環在上一次出現啟動失敗，而操作人員沒有對其復位那么備用泵會因調用子環失敗而拒動，另外若子環在上次出現中止而沒有復位，那么調用子環是可能從中止那一步開始執行，導致誤動。

　　為了防止以上情況出現，每次投備用之前都必須對所有子環“復位”，而泵的運行狀況出現變化或開關動作也要重新復位，這將很大程度上增加運行人員的負擔，且不利于安全運行。

　　廣一水泵建議：備用聯鎖最好自帶邏輯，不使用調用子環形式;或者在圖2“控制模式選擇”已打到“自動”位的同時發一個復位其下所有子環的指令或者增加一個可以復位的其下所有子環的按鈕。
