葉片通過頻率振動是流體機械的流道內產生壓力脈動所誘發的高頻振動，其頻率是整圈葉片數與轉速頻率的乘積，即每根葉片通過流道突變或不連續處就產生一次壓力脈動，如果流道有多個突變或不連續處，則可能產生葉片通過頻率的多倍頻振動。

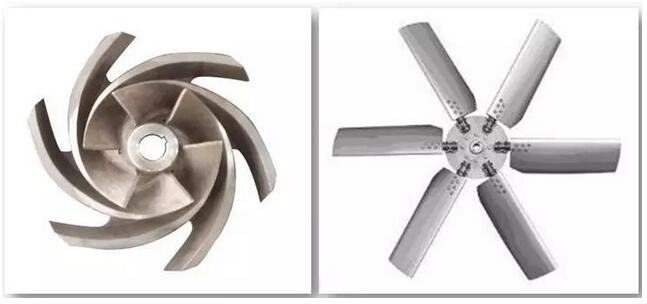

①泵的葉片；②風機葉片

一、葉片通過頻率振動的機理分析

　　葉片通過頻率的振動故障通常出現在泵或風機上，但更常見于泵類，這主要是由于傳送介質的差別，風機傳送的介質為氣體，屬于可壓縮流體，因此作用在結構上的壓力脈動相對較小，不易激發葉片通過頻率振動。

　　現場出現葉片通過頻率的振動故障，一般有兩方面原因：一是動剛度不足，即設備或與其相連管道的動剛度不足，在壓力脈動作用下，出現振動放大效應，甚至共振，表現為葉片通過頻率振動十分劇烈，這在現場是最為常見的;二是運行環境惡化，使得流體壓力脈動的幅度增大，激發了較大的葉片通過頻率振動。

　　現場由于運行壞境惡化，引發葉片通過頻率振動的常見故障通常由3種：

　　1、由于流體機械與其進出管線形成一個封閉的流動空間，如果管線設計不合理，導致流體在管線中的壓力或速度產生突變，就可能激發葉片通過頻率的振動。

　　2、葉片未在設計工況下運行。由于葉輪、導葉等過流部件均是基于工況而進行設計的，即在最優工況下，流體離開葉輪時的切向速度分量較小，激發的壓力脈動也較小;當設備運行偏離工況時，葉輪出口的流速分布就含有一定的切向速度分量，這些切向速度分量可能會產生旋渦或脫流現象，而設備在該狀況下運行就會產生較大的壓力脈動，并可能誘發葉片通過頻率的振動。

　　3、設備安裝偏差或運行磨損將可能導致流道內的壓力脈動劇烈，引發了葉片通過頻率振動。

二、葉片通過頻率振動案例

　　案例1：偏離最優工況所誘發的葉片通過頻率振動

　　某電動消防泵為臥式離心泵，額定轉速為2965dmin，轉子葉輪有4根葉片，軸系結構及測點布置。該泵振動特征如下：

　　1、當電機空轉時，振動良好，帶泵運行后，在額定流量下水泵的振動超過8mm/s，超過了現行國標(GB/T 6075.3—2011)規定的泵振動值不應超過4.5mm/s，電機振動值不應超過2.8mm/s。

　　2、振動頻率為葉片通過頻率(4X)及其倍頻(8X)。

　　3、現場采取一系列振動治理措施，比如：研磨設備底腳，增大接觸面;對基礎框架進行灌漿處理;對泵體進行解體檢查、重新調整葉輪口環與密封間隙;對水泵轉子進行高速動平衡等，但振動仍然超標。

　　經咨詢制造廠家(美國Peerless Pump Compa—ny)，該泵是按照《固定消防泵安裝標準》(NFPA20)進行設計選型的，其工況并不是額定工況(100%流量)，而應在150%流量以上。為此，現場測試了150%和180%流量下的振動數據，結果顯示葉片通過頻率大幅下降。

　　案例2：運行磨損所誘發的葉片通過頻率振動

　　某亞臨界600 MW機組鍋爐的雙級、動葉可調軸流式一次風機在運行中出現了振動爬升，由3mm/s左右爬升至10 mm/s以上，嚴重影響了風機的安全運行。該風機工作轉速為1490r/min。

　　現場對一次風機進行了詳細的振動測試，結果如下：

　　1、由于風機的支撐軸承包裹在風道內，為測試軸承座振動，先關閉了動葉片的開度，并揭開風機的上蓋運行，結果表明3、4號軸承座振動基本穩定在3.5mm/s左右。

　　2、安裝風機上蓋后帶負荷運行，把振動傳感器臨時固定在風機外殼體中分面上，測量風機外殼體的振動。當風機升速至額定轉速時，風機振動約為4.0mm/s左右，然后逐漸增大動葉的開度，風機振動也隨之迅速爬升。當動葉開度超過60%時，振動已在7.0—14.0mm/s的范圍內大幅波動，且主要表現為葉片通過頻率振動(546 Hz左右，22倍頻)。

　　3、風機振動的波動具有周期性，大約15min左右完成一次波動;另外，與一級葉輪相比，風機的二級葉輪處的振動更為劇烈，且葉片通過頻率更為明顯，比如：在動葉開度60%工況下，現場測得二級葉輪處殼體中分面的振動速度達到13.20mm/s左右，其中葉片通過頻率振動(22X)就達到9.88mm/s。

　　考慮到振動與動葉開度關聯明顯，分析該風機激振源在流場上，而振動速度是在長期運行中逐漸爬升起來的，這就可以排除風道流阻的設計問題。因此決定對風機進行解體檢查，結果發現：在液壓執行機構中，一、二級執行機構的銅襯套磨損嚴重，與中心軸之間的間隙變大超標，造成一、二級葉片的開度不一致而引起風機振動異常。隨后對相關部件進行更換、處理，風機振動速度降至2.6mm/s左右，從而消除了該振動故障。

三、結語

　　葉片通過頻率是泵或風機由于流體的壓力脈動，產生的常見振動頻率成分之一。誘發劇烈的葉片通過頻率振動的常見原因有葉片通過頻率共振、管路或風道設計不合理、葉片未在設計工況下運行、安裝偏差或運行磨損等�，F(xiàn)場可采用結構調頻處理、運行方式優化、檢修安裝調整等措施，來消除該振動故障。
