聯(lián)系信息/contact us
關(guān)于泵的磨損相關(guān)知識大全
1、磨損的類型
按泵過流部件受磨損的形態(tài)分為：
(1)普通磨損
材料表面呈現(xiàn)深淺大致相同的波紋狀沖刷痕跡，對于大而平坦的表面從波紋狀痕跡發(fā)展為魚鱗坑的形式。
(2)局部磨損
表面呈現(xiàn)較深的溝槽、洞或坑，進(jìn)而可發(fā)展為穿孔、斷裂，如下圖所示。

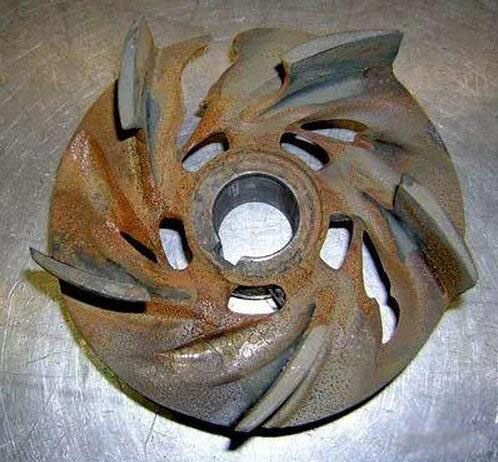

葉輪的局部磨損
2、局部磨損的原因
局部磨損發(fā)展最快，危害最大，應(yīng)是重點(diǎn)研究對象。
局部磨損的原因是由于過流表面幾何形狀的異變，引起流體的脫流、旋渦、脈動(dòng)和速度不連續(xù)，進(jìn)而誘發(fā)氣蝕所致。
(1)過流表面的溝槽、坎等，容易引起水力旋渦，誘發(fā)脫流磨損或旋渦磨損。
(2)粗糙不平的表面容易使液流運(yùn)動(dòng)紊亂，產(chǎn)生局部高速流，形成局部磨損。
(3)表面缺陷，如砂眼、縮松、氣孔等鑄造缺陷，是誘發(fā)水力旋渦的根源。
產(chǎn)生局部磨損的部位：
(1)葉輪出口，葉片工作面(靠后蓋板處嚴(yán)重)。
(2)前護(hù)板靠葉輪外徑處。
(3)隔舌及渦室第2到第4斷面、第2斷面附近。
(4)葉輪口環(huán)處。
(5)副葉片和蓋板的結(jié)合處。
(6)葉片進(jìn)口靠前蓋板側(cè)。
(7)護(hù)套和護(hù)板的接縫處。
3、磨損的表示方法
(1)磨損面積法：單位時(shí)間內(nèi)磨損面積的絕對變化量。
(2)磨損浸蝕深度法：單位時(shí)間內(nèi)材料被浸蝕深度的絕對變化量。
(3)磨損體積法：單位時(shí)間內(nèi)材料磨損體積的絕對變化量。
(4)磨損質(zhì)量(重量)法：單位時(shí)間內(nèi)材料磨損質(zhì)量(重量)的絕對變化量。
4、抗磨損設(shè)計(jì)
(1)盡可能降低泵的轉(zhuǎn)速，為了達(dá)到要求的揚(yáng)程采用多級泵。
(2)葉輪口環(huán)是磨損的薄弱環(huán)節(jié)，降低單級揚(yáng)程，可降低口環(huán)的壓差，減小流經(jīng)口環(huán)的流速，從而減小口環(huán)的磨損。
(3)采用雙吸泵，減小口環(huán)的所在直徑，從而減小口環(huán)的磨損。
(4)閉式葉輪比開式葉輪抗磨損。
(5)在不影響通過能力的情況下，取稍多的葉片，有利于抗磨損。
(6)葉輪進(jìn)口直徑Dj應(yīng)適中，過大會(huì)增加口環(huán)的磨損，過小則葉輪進(jìn)口流速增加，加重葉輪進(jìn)口的磨損。
(7)取較大的葉輪出口寬度b2，能減小w2和v2，也就減小了葉輪出口和渦室的磨損。
(8)準(zhǔn)螺旋型壓水室，抗磨損性比較好，適用于雜質(zhì)泵。
(9)因?yàn)槿魏瘟鲃?dòng)的變化，都會(huì)誘發(fā)旋渦，引起磨損，因而從泵進(jìn)口到出口的過流部分一定要平滑過渡，保證流場的通暢、平順。
(10)磨損與相對水流速度的三次方成正比。
(11)泥砂促進(jìn)汽蝕的發(fā)生，汽蝕助長磨損的破壞。含砂水流的黏性降低，抗斷裂性差，增加空穴的產(chǎn)生機(jī)率。泥砂會(huì)挾持氣泡植入水中，增加水中氣核，另外，泥砂與液休的質(zhì)量、慣性力不同，泥砂的運(yùn)動(dòng)軌跡偏離，會(huì)加劇流體繞流物體時(shí)的脫流，這種液體流線使流場發(fā)生畸變。
(12)殼體密封環(huán)在殼體配合處加密封圈，防止水流泄漏沖刷。
(13)刷涂陶瓷金剛砂涂層。
(14)口環(huán)抗磨損結(jié)構(gòu)：
�、偌痈比~片降壓、甩砂;
�、�)葉輪前蓋板加襯套;
�、墼谝r套上加泄漏槽;
④葉輪前蓋板斜面節(jié)流;
�、萑~輪前蓋板端面節(jié)流;
⑥殼體密封環(huán)加凸緣和密封圈防泄漏;.
�、邭んw密封環(huán)通高壓清水沖洗;
⑧壩形密封環(huán)防止啟動(dòng)時(shí)泥砂進(jìn)入;
�、嵩谌~輪密封環(huán)上設(shè)甩砂副葉片。
5、防磨損實(shí)例
湖北某熱電廠對200ZJ-I-A60 (Q=760 m3/h， H=56.8 m， n=980 r/min)泵，實(shí)施涂層處理。
(1)打磨被磨損表面，然后用無破壞臭氧化合物清洗劑及除油污劑Loctile755清洗過流部件表面。
(2)用超級金屬修補(bǔ)劑Fixmaster97473加入硅合金涂在金屬表面上。
(3)將小顆粒耐磨防護(hù)劑Nordak98383，壓人過流表面磨損部位，填平其空穴，固化后用砂輪磨平。
(4)待表面不黏手后，涂刷陶瓷防護(hù)劑Nordak96433。
處理費(fèi)用約3500元，使用壽命6個(gè)月、泵效率提高約5%。如果更換零件，費(fèi)用約 20000元。
