水泵在高壓條件下，可能因?yàn)槊芊舛嗣姹葔褐颠^大，而致使端面間液膜損壞，導(dǎo)致發(fā)熱，造成異常磨損。高壓還可能使沖突副環(huán)發(fā)作變形或破裂。

    因而，設(shè)計(jì)高壓用機(jī)械密封，應(yīng)著重從構(gòu)造設(shè)計(jì)和資料方面思考怎么操控合理的端面比壓，以防止密封的變形。

    盡管高壓機(jī)械密封必定選用平衡型構(gòu)造，思考到密封的可靠性，平衡系數(shù)值不能過。

小。尤其是在高壓、高速或介質(zhì)潤滑性差、端面比壓請求低的場合，單靠一組平衡型構(gòu)造是難以滿足請求的，此時(shí)，可選用多端面或受控膜機(jī)械密封。對密封請求高的可選用多端面密封，答應(yīng)走漏量較大的用受控膜型密封。


    離心泵沖突副盡可能挑選強(qiáng)度和剛度高的資料，如硬質(zhì)合金、陶瓷(填充金屬)等。并且在構(gòu)造形狀、支承方法上做到受力狀況合理，防止端面變形和應(yīng)力會集。

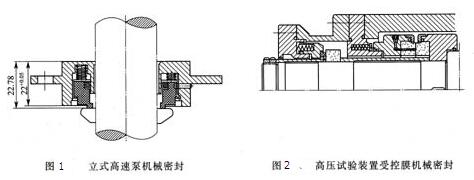

    圖2為高壓試驗(yàn)裝置的受控膜機(jī)械密封，水壓15.3 MPa，轉(zhuǎn)速1440 r／min，軸徑、225 mm。選用組合式密封構(gòu)造，榜首級為凹槽式主動加壓流體靜壓密封，動環(huán)資料為WC+Ni，靜環(huán)資料為CrC+TiC，水壓經(jīng)榜首級密封降至0.35 MPa。第二級為流體動壓密封，動環(huán)資料為浸酚醛樹脂高強(qiáng)度石墨，端面寬度1 5 mm，開4個(gè)R6半圓形動壓槽，靜環(huán)為WC+Ni。第二級密封選用平衡型構(gòu)造。發(fā)作偶爾事故時(shí)有短期接受高壓的才能，但走漏量較大。
