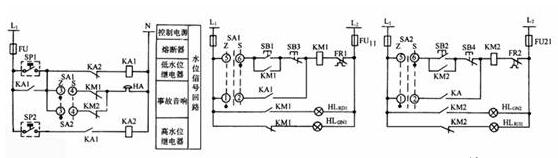

廣一水泵以下采用電接點壓力表構成的備用泵不自動投入的線路。

　　1號為工作泵，2號為備用泵。

　　SAl至“Z”位，SA2至“S”位，合總閘↑→HLGN1↑、HLGN2↑。

1、低水壓開泵

　　當水位處于低水位時，

　　SPl↑→KAl↑→KMl↑→自鎖，M1啟動運轉，HLGN1↓、HLRD1↑

2、高水壓停泵

　　當水箱水位升至高水位時

　　SP2↑→KA2↑→KAl↓→KMl↓→M1↓→HLGN1↑、HLRD1↓

3、故障時備用泵手動啟動

　　M2運行

　　當KMl故障，HA↑→SB2↑→KM2↑　HLGN2↓、HLRD2↑

　　當水位上升到高水位時，壓力表指向SP2，按下停止按鈕SB4，KM2失電釋放，M2停止。
